In modernen sowie flexiblen Produktionsstätten sind Roboter heutzutage nicht mehr wegzudenken. Die Preisentwicklung für Roboter ermöglicht mittlerweile selbst mittleren und kleineren Unternehmen den Einsatz dieser flexiblen Produktionsmittel.
Durch die Adaption von flexibel bestückbaren, automatischen Werkzeug-Wechselsystemen reduziert sich der Return of Invest auf ein Minimum und sorgt für eine optimale Auslastung der Roboter.
Das HTC System ist die Weiterentwicklung eines sich seit Jahrzehnten weltweit im Einsatz befindlichen Systems, welches patentrechtlich geschützt ist.
Der modulare Aufbau ermöglicht den Einsatz in nahezu allen Produktionsbereichen wie z.B. Automobil-, Luft- und Raumfahrt-, Kunststoff-, Glas- und Verpackungsindustrie.

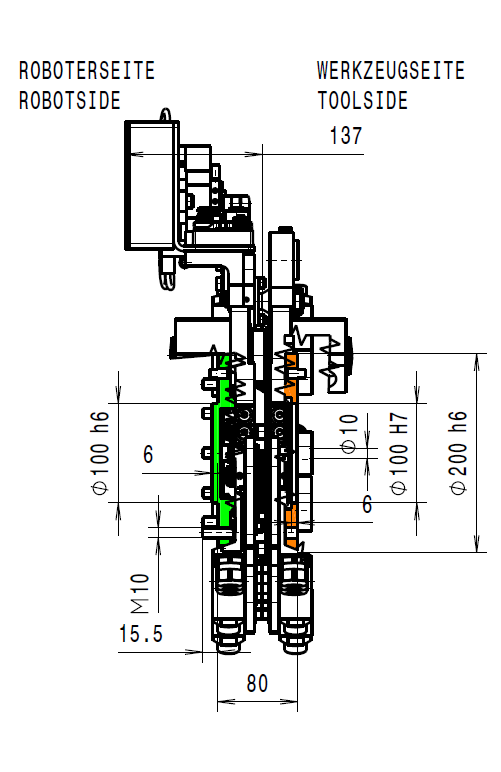

Extrem flache Bauweise: 80 mm mit niedrigem Eigengewicht
Wesentliche Merkmale des HTC
Absolut sicheres, spielfreies, patentiertes Kugelsicherungssystem mit ISO-Flansch
- Hoher Sicherheitsstandard durch Doppelventilblock mit bistabilen Ventilen
- Kolbenabfrage in beiden Positionen, Lock mit Druck beaufschlagt
- Bei Druckabfall garantiert ein Sicherungsmechanismus mit Selbsthemmung die mechanische Zwangsverriegelung
- Im Störfall zerstörungsfreie, mechanische Trennung möglich (Notentriegelung)
- Minimaler Störkreis und Wartungsfreundlichkeit durch Kompaktbauweise mit innenliegenden Luft- und Kabelkanälen
- Schmutzunempfindliche, hochpräzise Punktanlage garantiert exzellente Wiederholgenauigkeit
- Erfahrung in der Automobilproduktion seit über 30 Jahren
Ausrüstungsprogramm
- Steuerstrom (alle Bussysteme)
- Primärstrom
- Sekundärstrom
- Wasser
- Öl

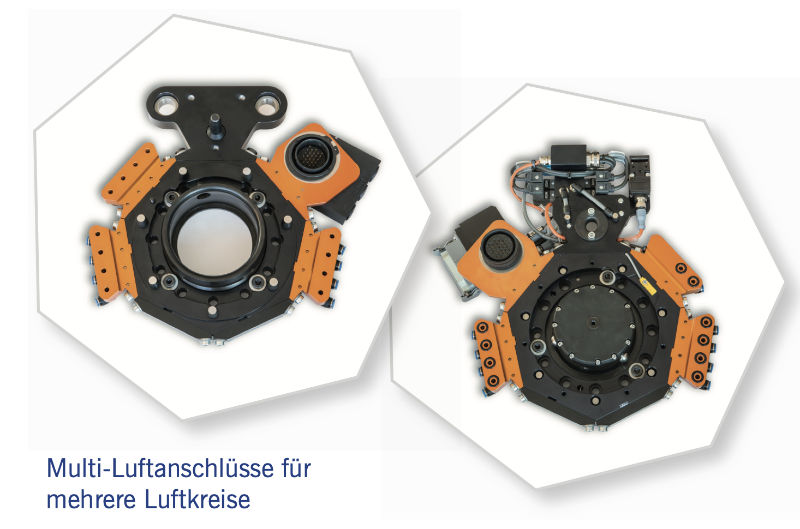

- Luft
- Vakuum
- Gase (nicht brennbar)
- Pastöse Medien (auf Anfrage)
- Sondermedien (auf Anfrage)
- Anschlüsse für Elektroschweißzangen

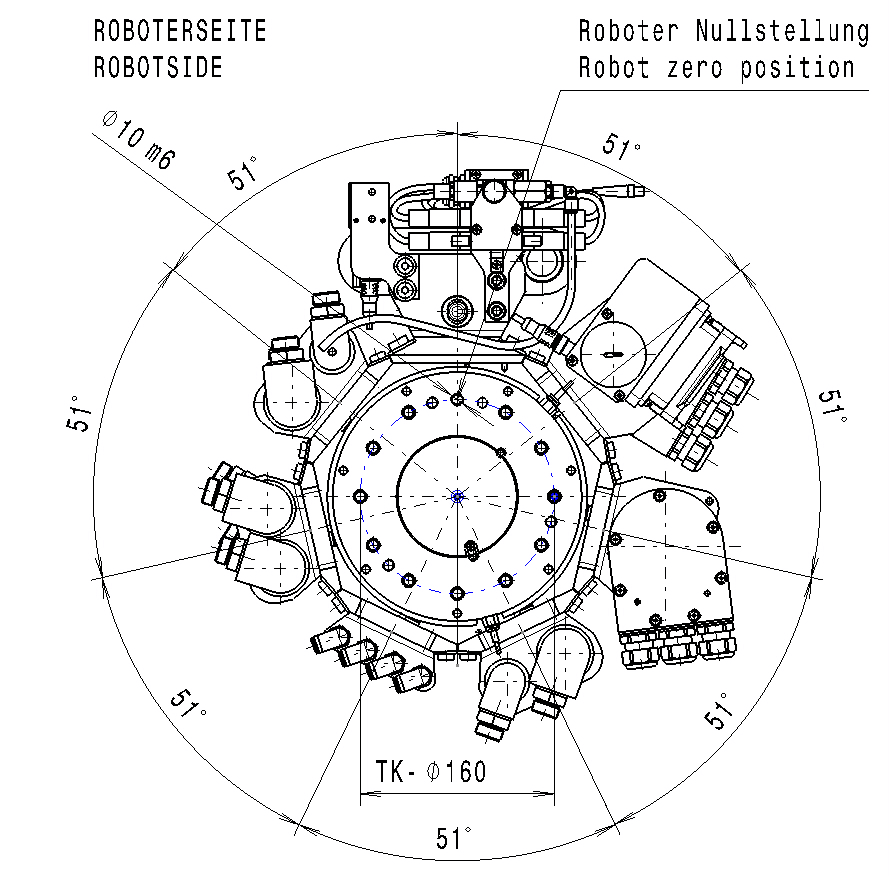

Individuelle Bestückung mittels bis zu 6 standardisierten Medienträgern für 1-3 Medienkupplungen.
Sondermedienträger auf Anfrage
Zubehör
- Werkzeugablage
- modulare Bauweise ermöglicht Anpassung an individuellen Bedarf
- optional induktive oder mechanische Werkzeugabfrage
- Programmier- und Transporthilfe
Technische Daten
HTC 300-R, HTC 300-T
| Nenntraglast: | 300 kg |
| Betriebstemperatur: | min. 10 °C / max. 60 °C |
| Schutzart: | IP 64 |
| Performance Level: | E |
| Durchmesser: (ohne Schlauch- und Kabelverbindungen) |
527 mm |
| Bauhöhe: (Roboter- / Werkzeugseite gekoppelt) |
80 mm |
| Gewicht: | 17 kg (Grundgerät ohne Medienkupplungen) |
| Baureihe: | |
| HTC 180 | 180 kg | Traglast |
| HTC 300 | 300 kg | Traglast |
| HTC 600 | 600 kg | Traglast |
